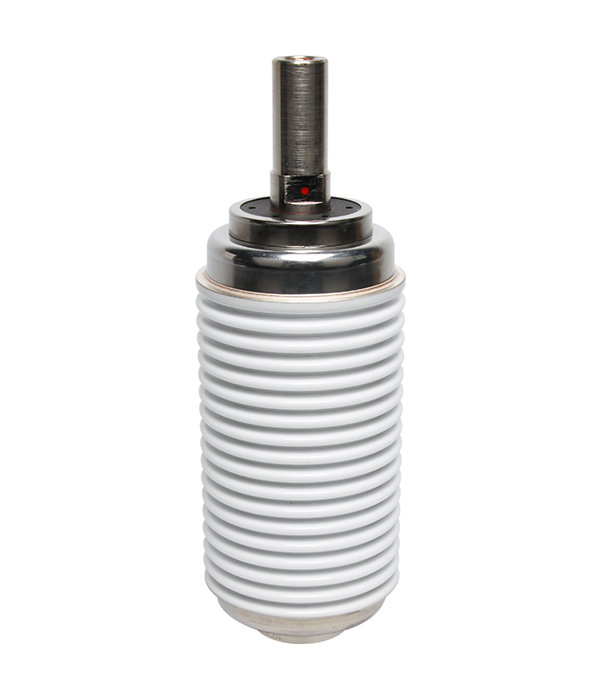

負荷開關用真空滅弧室 TF314Q

型號:VITF12/630-20

類型:真空滅弧室

品牌:大禹漢光(Dayu Hanguang)

產地:湖北孝感

廠家:湖北大禹漢光真空電器有限公司

價格:面議/電詢


產品詳情

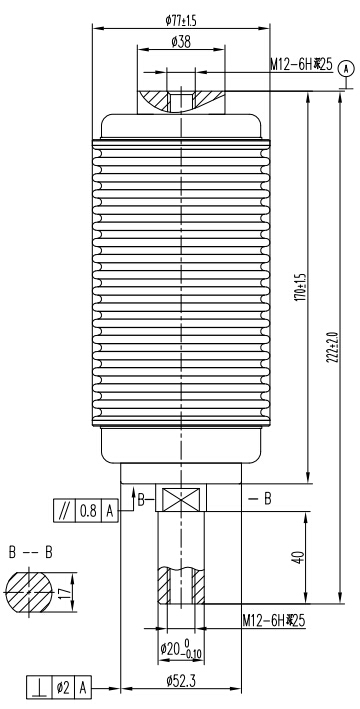

TF314Q負荷開關用真空滅弧室結構圖
主要技術參數
電壓參數
額定電壓(Ur)kV12
額定短時(1min)工頻耐受電壓(Ud)kV48
額定雷電沖擊耐受電壓(峰值)(Up)kV85
額定頻率Hz50
電流參數
額定電流(Ir)A630
額定觸頭壓力下限時的回路電阻μΩ45
額定短時耐受電流kA20
額定短路持續時間s4
額定峰值耐受電流(Ip)kA50
額定短路關合電流(lMC)kA50
額定有功負載開斷電流(I1)A630
額定閉環開斷電流(I2a)A630
額定電纜充電開斷電流(I4a)A10
額定單個電容器組開斷電流A400
額定背對背電容器組開斷電流A400
機械參數
運動部分質量kg≤0.7
觸頭自閉力N80±30
額定開距下的觸頭反力N140±40
對開關機械特性需求
觸頭開距mm9±1
平均分閘速度(觸頭閉合位置~75%開距)m/s1.0±0.2
平均合閘速度(30%開距~觸頭閉合位置)m/s0.6±0.2
額定觸頭壓力N900±50
觸頭合閘彈跳時間ms≤2
觸頭合閘和分閘不同期ms≤2
分閘觸頭反彈幅值mm≤1.5
壽命
儲存期years20
機械壽命Times10000
觸頭允許磨損厚度mm3
